變壓器能效等級直接關系電力損耗與運行成本，而變壓器能效等級測試儀是精準判定其能效水平的關鍵工具。以下從試驗步驟、注意

事項及相關標準三方面，詳解其應用要點。?

一、核心試驗步驟?

前期準備：確認變壓器斷電并接地，清理測試儀與變壓器接線端子（去除氧化層、灰塵）；根據變壓器額定電壓、電流，選擇匹配的

測試線纜，檢查測試儀電量充足或供電穩定。?

接線操作：將測試儀的電壓端子接入變壓器原邊、副邊的電壓接線柱，電流端子串聯接入原邊、副邊電流回路，確保接線牢固（避免

松動導致接觸電阻干擾），且極性對應正確（防止電流、電壓相位偏差）。?

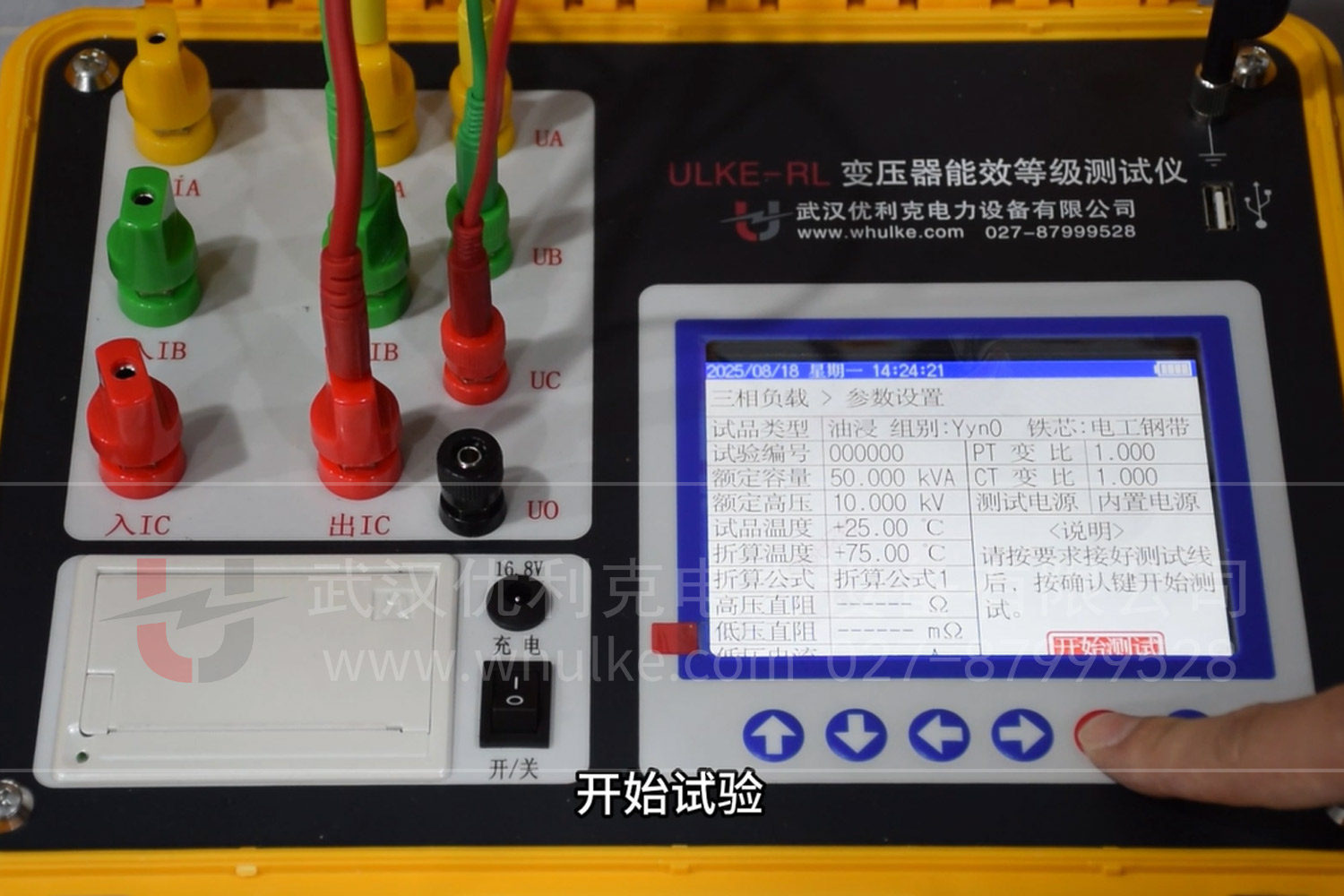

參數設置：?jiǎn)?dòng)測試儀，輸入變壓器型號、額定容量、額定電壓等基礎參數；選擇能效測試模式（如空載損耗測試、負載損耗測試，

二者為判定能效等級的核心項目）。?

啟動測試與數據記錄：先進行空載測試（變壓器副邊開路，原邊加額定電壓，記錄空載損耗值）；再進行負載測試（變壓器副邊加額

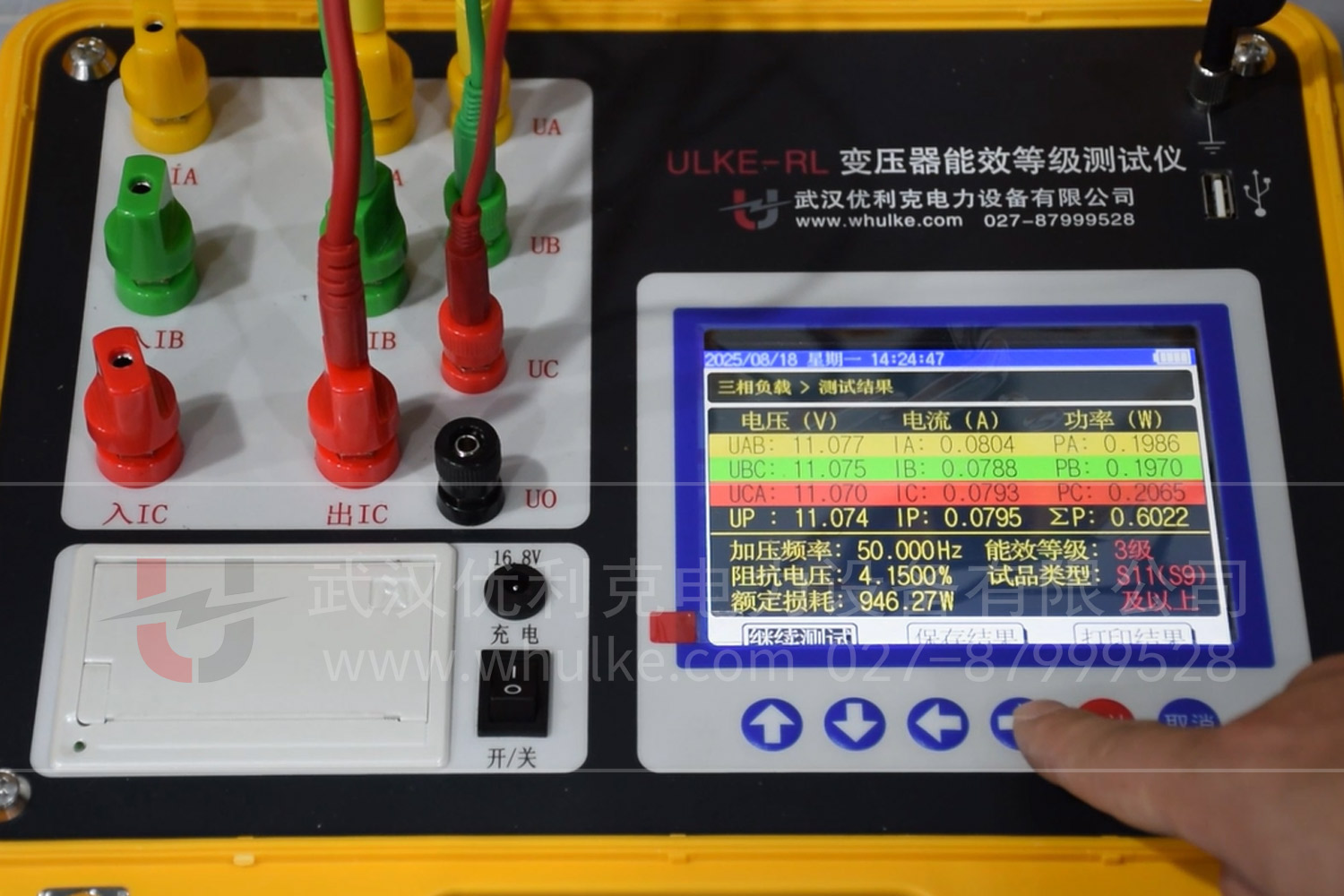

定電流，原邊加對應電壓，記錄負載損耗值）；測試完成后，測試儀自動計算能效等級，保存并打印測試數據。?

二、關鍵注意事項?

安全防護：試驗全程需佩戴絕緣手套、絕緣鞋，避免觸碰裸露接線端子；變壓器若剛停運，需等待其冷卻至室溫（避免高溫影響損耗

測試精度）。?

環境控制：選擇無強電磁干擾（如遠離大功率電機、變頻器）、溫濕度適宜（溫度 15-30℃，濕度≤75%）的環境測試，防止環境因

素導致數據偏差。?

儀器校準：測試儀需定期（建議每年 1 次）送具備資質的機構校準，確保電壓、電流采樣精度符合要求，避免儀器自身誤差影響結

果。?

數據核驗：同一臺變壓器建議重復測試 2 次，若兩次損耗值偏差超過 5%，需檢查接線、儀器狀態，排除問題后重新測試，保證數據

可靠性。

?

三、相關試驗標準?

目前國內判定變壓器能效等級及指導測試的核心標準為 GB 20052-2020《電力變壓器能效限定值及能效等級》，該標準明確了不同

容量、不同電壓等級變壓器的空載損耗、負載損耗限值，以及能效等級劃分（共 1 級、2 級、3 級，1 級能效最高）；測試過程需嚴

格遵循標準中規定的試驗條件（如空載測試電壓為額定電壓，負載測試電流為額定電流），確保測試結果符合能效判定要求。此外，

測試操作可參考 GB/T 6451-2015《油浸式電力變壓器技術參數和要求》 中關于損耗測試的細節規范，進一步保障試驗合規性。
